前言
　

　　隨著企業電子化的普及與發展，為了能夠有效的結合資訊系統，企業對ERP結合的Workflow工具需求也越來越急迫，EEP2006 WF(Workflow Foundation)就此應運而生。EEP2006 WF以Microsoft .NET 3.0的Windows Workflow Foundation為核心引擎，是一個易學易用且又兼具彈性的工作流程工具。

本文將以一個簡單的訂單申請流程，來簡單介紹EEP2006 WF的使用方法與開發步驟，透過這個範例可以一睹EEP2006 WF的風貌。這個範例是選自SQL Server中預設好的NorthWind資料庫的Orders以及Order Details兩個資料表，為了讓這個例子貼切，我們需要在訂單Orders主檔中增加一個TotalAmount欄位，代表訂單的總金額，以此欄位來做為流程的簽核授權條件。整個簽核流程需求，簡單說明如下：
　

1. 由業務填寫訂單，並提交給主管審核。

2. 主管審核中，定義訂單總金額不超過10萬由業務經理審核即可，如果超過10萬，則需總經理審核。

3. 業務部審核完成後，如果訂單金額超過5萬，還需財務經理對客戶進行信用審核。(這只是個範例，也可以將總經理的審核放在信用審核之後，或許較為合理)。

4. 審核通過後，通知申請人。

      組織說明
　

在開始設計使用流程之前，需要先定義一下公司的組織與成員，依範例的需求，我們利用EEPManager的公用程式將流程的基本定義與組織定義設定如下：
　

1. 使用者的定義：

如上，與原EEP2006的使用者定義是一樣的，多了電子郵件欄位，用來呈送單據貨表單時，可以同步發送Email通知與可以直接用Email連結打開此單據。在此我們定義了001到006等6個Users，在WF的架構下，職務都是在角色中定義的，因為企業USER變動很大，但角色卻是固定。

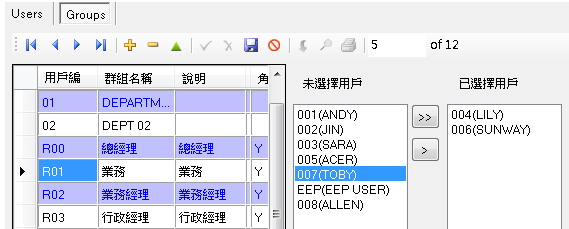

2. 角色的定義：
　

      同上，我們定義了R00到R03，R00為總經理，用戶設為001(ANDY)；R01為業務，用戶設為004(LILY)與006(SUNWAY)兩個，一個角色是可以設定多人的，但是如果是部門主管須避免多人，否則會有權責的問題；R02為業務經理，用戶設為003(SARA)；R03為行政經理，用戶設為002(JIN)。
        在此，Group除了是原EEP2006中的群組部門外，角色也是定義在此，因此有一個角色欄位為Y來區別。

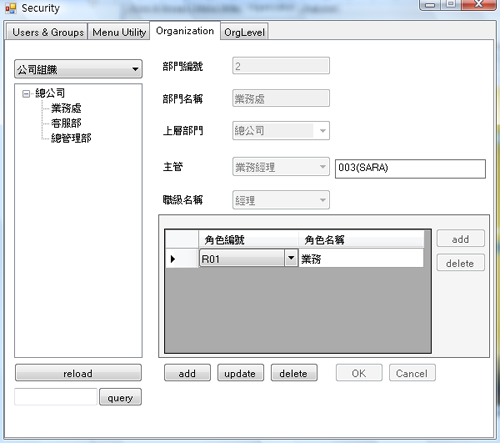

3. 組織設定：
　

        在公司組織中，我們設定三個部門，分別為業務部/客服部/總管理部等，總公司設定主管角色為R00總經理，業務部則設定主管角色為R02業務經理，職級則定為經理，在業務部下方角色成員中，我們定義了R01業務(內有兩個004/006兩個USER)。

Web表單設計
　

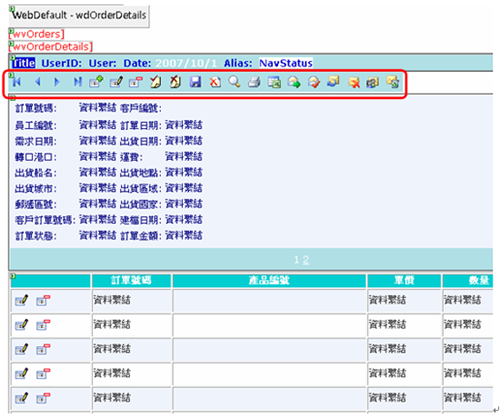

我們利用EEP2006的Wizard功能，我們先產生一個SOrder.dll的Server Module，這個Module我們選用了Orders + Order Details為訂單的主檔與明細檔，完成後直接在EEP的A/P Server上啟動服務即可；接著我們同樣使用Wizard來快速產生一個Web表單，在此我們命名為WOrder.aspx，過程中不須撰寫任何一行程式，僅需1~2分鐘中即可產生完畢，在此我們省略Wizard的開發步驟，產生後的頁面如下圖：


　

        上圖中，Navigator在Template中我們已經事先定義好了FLNavigator，因此Wizard產生後就自動為流程的操作功能，上面會有上呈/審核/退回/通知等等按鈕。
　

工作流設計

　

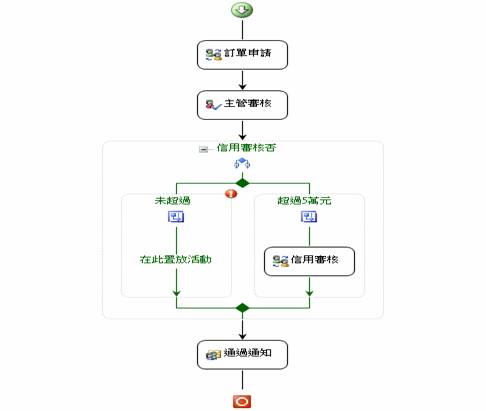

打開EEP2006 WF的FLDisigner，利用此流程設計器拖入流程元件，如圖，我們先新增一個Orders.xoml ，並一一貼入圖中的流程元件(Activity)。
　

在這個流程設計中，一共使用了4種活動元件，分別是FLStandard/ FLApprove / IfElseActivity / FLNotify。其中，FLStandard元件是最基礎的標準活動元件，用於設定最基本的上呈與審核的流程活動；FLApprove元件則是專門用於審核的活動元件，它可以通過不同的職級來設定不同的核決權限條件，該活動可能就會有多層主管共同參與簽核；IfElesActivity顧名思義，是依據設定條件來決定流程的方向，可以同時設定多個條件與方向；FLNotify則代表會發出通知給該活動的角色，但在流程則會持續往下運作，不會等待該活動的回應。每個流程活動設計的明細如下：

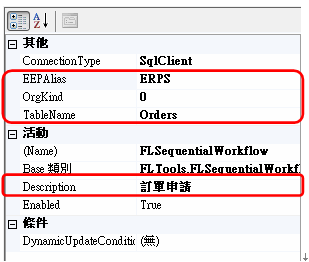

1. 工作流程屬性：在貼入流程元件之前，先對此流程的基本屬性進行設定，如下：

EEPAlias：設定流程資料表的資料庫名稱，可以下拉選則ERPS這個預設資料庫別名。

TableName：設定流程資料表名稱，在EEP2006 WF架構上，必須要有一個實體的Table名稱與此流程有對應關係，在此我們選擇Orders這個Table。

Description：指流程名稱說明，這個設定會在待辦與經辦事項中顯示出來，所以一定要設定，否則流程名稱會空白。

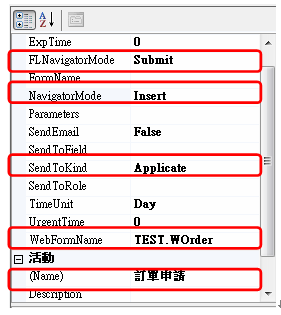

2. 訂單申請：貼入第一個FLStandard的Activity，屬性設定如下圖：
　

(Name)：代表活動名稱，設定為訂單申請。

FLNavigatorMode：流程按鈕狀態，設為Summit代表只顯示上呈的按鈕。

NavigatorMode：資料操作按鈕狀態，設為Insert代表為只能新增資料的狀態。

SendToKind：第一個活動都是設為Applicate 申請者。

WebFormName：Web表單名稱，在此我們選擇TEST目錄下的WOrder這個Web表單，做為申請訂單的輸入頁面。

3. 主管審核：屬性設定與FLStandard相似，但屬性不太一樣，說明如下：
　

(Name)：代表活動名稱，設定為主管審核。

FLNavigatorMode：流程按鈕狀態，此固定為Approve，代表可以進行審核/退回等動作。

NavigatorMode：資料按鈕狀態，設為Normal代表不能執行新增/更改/刪除等功能。

SendToKind：固定為Manager狀態，代表活動對象為申請者的主管(主管可能會有多層)。
WebFormName：Web表單名稱，同樣是WOrder.aspx這個Web表單，也可以不同活動用不同的Web表單，但主檔Table要一致。

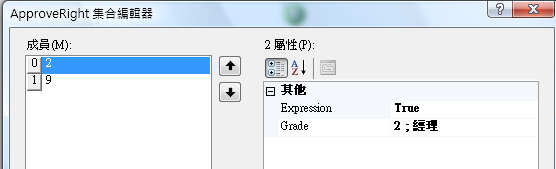

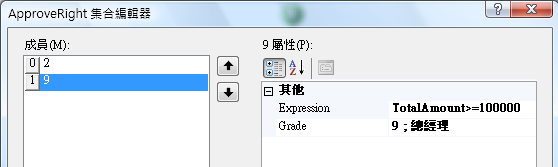

ApproveRights：審核授權的條件設定，依不同的職級可以設定不同的簽核授權條件，如下，我們簡單設定2個職級的條件即可，其中第一層Expression為True代表沒有條件，一定須給經理去審核，TotalAmount>=100000代表超過10萬要給總經理審核。
　

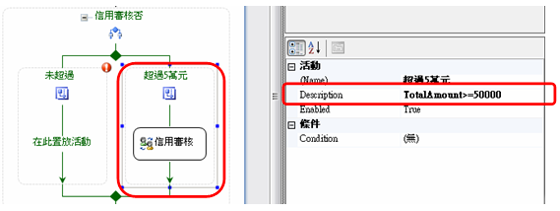

4. 信用審核條件：為一個IfElseActivity的活動，此活動元件只需要設定(Name)的名稱，將其設為”信用審核否”，往下有兩個路線，一個設定(Name)名稱為”未超過”，條件則不用訂，另一個設定(Name)為”超過5萬元”，條件則設在Description屬性上，在此設定為TotalAmount>=50000，如下圖：
　

5. 信用審核：一樣採用FLStandard的活動元件，屬性設定如下：

(Name)：代表活動名稱，設定為信用審核。

FLNavigatorMode：流程按鈕狀態，設為Approve，代表可以進行審核/退回等動作。
NavigatorMode：資料按鈕狀態，設為Normal代表不能新增/更改/刪除資料。

SendToKind：設定為Role代表特定的角色，角色依SendToRole來決定之。

SendToRole：設定簽核對象的角色，在此設定為R03(行政經理)負責信用審核。

WebFormName：Web表單名稱，在此我們一樣選擇WOrder.aspx這個表單。

6. 通過通知：採用FLNotify的活動元件，屬性設定與FLStandard相似，如下：

(Name)：代表活動名稱，設定為通過通知。

FLNavigatorMode：流程按鈕狀態，固定為Notify，只能執行刪除通知或往下通知的動作。

NavigatorMode：資料按鈕狀態，固定為Normal，代表不能新增/更改/刪除資料。

SendToKind：設定為Applicate代表將送回原來最初的申請者的對象。

WebFormName：Web表單名稱，在此我們一樣選擇WOrder.aspx這個表單。

7. 加入主頁面功能表：利用EEPManager，在Menu Utility中去設定一個”訂單申請”項目，並對應到

Orders.xoml，將Module Type設為”O”才能選擇這個Orders.xoml流程。

簽核實例操作
　

現在就開始實際操作，我們以WebClientMainFlow.aspx進入我們EEP2006 WF的主頁面中，所以，沒有Flow功能的主頁面就是WebClientMain.aspx，可以依User的情況來選擇進入的頁面。
　

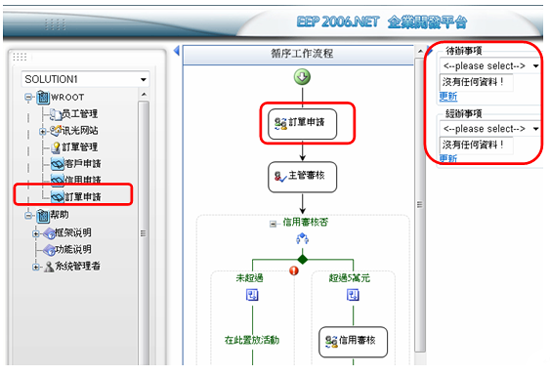

1. 以004(Lily)，角色為業務來登入到WebClientMainFlow中，點選功能表”訂單申請”會打開這個工作

    流程，如下圖，右方有此User的待辦與經辦事項，一開始當然是沒有資料，Mouse點選”訂單申

    請”這個Activity，會打開這個訂單申請的Web表單。
　

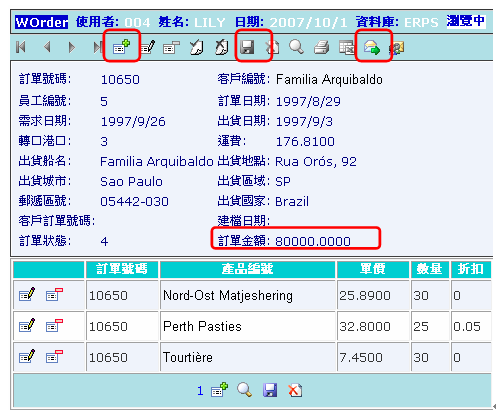

2. 在此Web表單中，新增一筆8萬元的訂單，並且存檔，會有一筆10650的訂單出現(自增值號碼)，

    用”上呈”的Button來往下呈送，如下圖，可以填入呈送的訊息與是否為重要或緊急的訂單，按下

    確認後，流程引擎會自動啟動，並依流程往下送給了004的主管R02業務經理(003)。
　

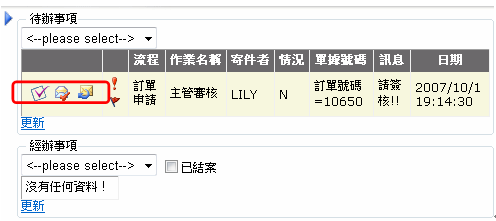

3. 以003(SARA)業務經理login進來，在主頁面中，可以看到待辦事項中，會有10650這筆訂單，透過

    Open可以直接打開此單據，或是可以直接在這個待辦事項上按下審核也可以，如果003按下審核，

    因為訂單金額為80000，所以不會呈送到總經理那，直接到IfElseActivity中去判斷是否要進行信用審

    核，因為信用審核的判斷式為超過5萬，因此會送往R03行政經理，USER帳號為002(JIN)進行信用

    審核。
　

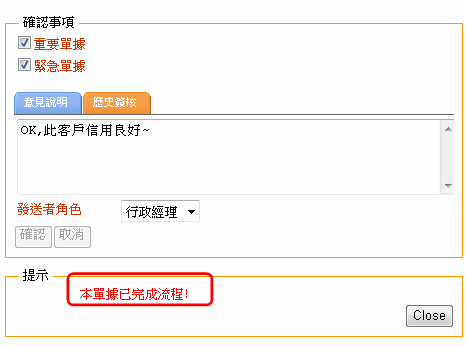

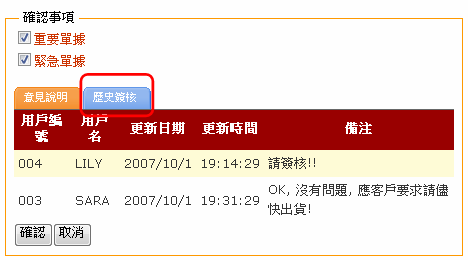

4. 同上，以002(JIN)登入後，同樣在待辦事項中直接去審核，審核頁面中可以透過”歷史簽核”來了

    解其他人的簽核意見與呈送者的說明。往下審核後，因為後面是通知的Activity，所以會告知本流

    程已完成，並透過通知的Activity，會讓004(Lily)收到一筆”審核通過”的通知待辦，如下圖：

退回與取回
　

在流程管理中，送出的單據遇到下一個流程Activity時，有兩種情況可以回到自己的手上，一就是被退回，另一個是自行取回，說明如下：

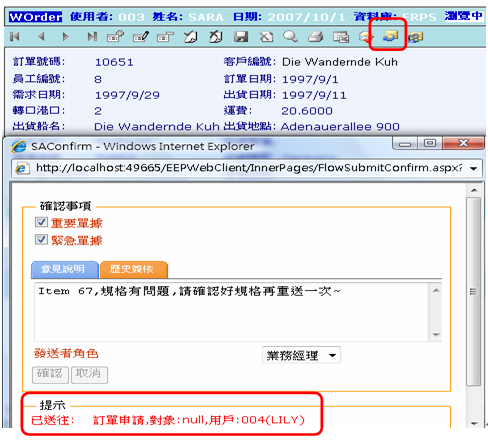

1. 退回的操作：退回是指進行到下一個Activity活動時，該簽核者認為該單據有疑問或不符合審核條
     件時，以退回的指令給上一個發送者或者申請者，可以在表單的FLNavigator中按下”Return”
     Button或是直接在待辦事項中退回。如下圖，登入者是003(SARA)業務經理將10651訂單退回給申請
     的業務004(LILY)，退回成功後，004(LILY)會收到一筆退回的待辦事項。

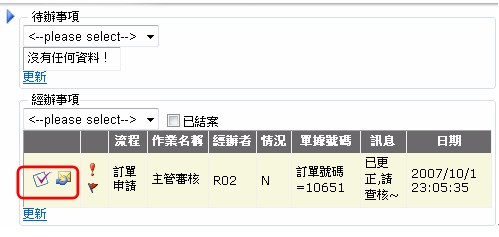

2. 經辦事項的操作：只要是該USER申請的單據，或是經手的單據，都會在經辦事項中可以追蹤與
     顯示，直到結案為止，當然經辦事項中是可以勾選”已結案”的CheckBox來顯示已經結案的經辦
     事項，方便你查詢歷史資料，在經辦中更可以用Open(左邊)的按鈕隨時顯示出原始表單的內容與簽
     辦意見等等，如下圖，當004(LILY)將單據送出後，在經辦事項中就會顯示出這筆經辦，並可以追
     蹤。



3. 經辦事項的取回：當送出者將表單送出後，有時會突然發現資料有誤，在後面的Activity活動對象
     尚未簽核前，是可以在經辦事項中以”Return”功能取回單據的，如上圖，004(LILY)已成功送往
     003(SARA)業務經理，004可以從經辦事項中以”Return”(右邊)Button來取回，取回成功時系統會主
     動告知已取回，並且可以重新回到待辦事項中重新打開修正之。

結束語
　

通過這個簡單的訂單申請流程，想必你對EEP2006 WF有個初步的認識與體驗，主要是在表單的設計上採用最多人熟習的Table資料表設計概念，讓開發Web表單可以更容易與更迅速，而且整個流程的設計都已經幫你元件化了，可以在完全沒有設計程式之下，完成你要的電子化流程與簽核系統。更可以預見的是，在EEP2006 WF的幫助下，可讓工作流程與ERP/CRM/SCM/EIP等系統相互高度整合，也讓企業的BMP管理制度可以有效落實，進而提高企業管理效益，大幅提升企業競爭力。
